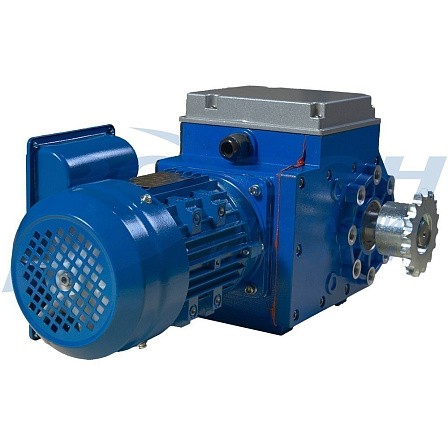

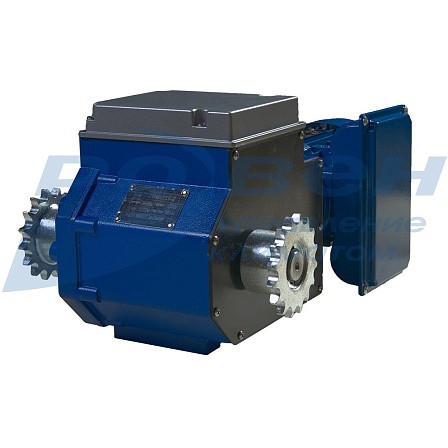

Привод для клапана ЗАТВОР-VGT-КПВ
Клапаны приточно-вытяжные оснащаются приводом автоматического открывания-закрывания на основе электромотора в комплекте с валом и зубчатыми реечными передачами.
Привод клапана работает по сигналу блока управления оснащенного климатическими датчиками либо по сигналу оператора, оснащен системой точной регулировки конечных положений клапана.
Технические характеристики
|
Модель |
Мощность двигателя, кВт |
Ток, А |
Крутящий момент, Нм |
Количество оборотов в мин |
Напряжение, В |
|
Привод клапана |
0,55 |
3,45 |
300 |
5,2 |
220 В, 50Гц |
|
Привод клапана |
1,35 |
380 В, 50Гц |
Габаритные и присоединительные размеры
Электрические схемы подключения
Cостав комплекта привода
|
№ |
Наименование |
Позиция |
|
|
Опора вала Оцинкованная прямоугольная опора 200х58х2,75мм с роликовыми подшипниками для 32мм трубчатого вала. |
1 |
|
|
Цепная муфта (коннектор) Гибкие оцинкованные муфты для соединения приводов и зубчатых реек с трубчатыми валами. Цепная муфта предназначена для коррекции незначительных угловых отклонений и углового смещения. Комплект цепной муфты состоит из 16-ти зубчатого колеса и двухрядной цепи. |
2 |
|
|
Шестерня вала Стальная шестерня, с самосмазывающимися керамическими трубчатыми подшипниками и пластмассовыми направляющими роликами с штифтами из нержавеющей стали. Шестерня крепится на вал приводной трубы при помощи трех стопорных винтов. |
3 |
|
|
Рейка прямая Оцинкованные рейки 1250 мм из тонколистовой стали 3 мм, стандартно поставляются с защитой от выхода за допустимую позицию. |
4 |
Не представленные в наличии модели доступны к поставке под заказ
