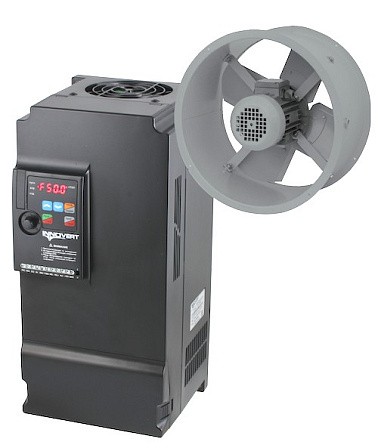

Преобразователь частоты INNOVERT серии IVD

IVD121B21E

1-фазный 220В, 50/60 Гц

0,12

0,8

0,96

0,12

IVD181B21E

0,18

1,0

1,2

0,18

IVD251B21E

0,25

1,5

1,8

0,18-0,25

IVD401B21E

0,4

2,5

3

0,25-0,4

IVD751B21E

0,75

5,0

6

0,55-0,75

IVD152B21E

1,5

7,0

8,4

1,1-1,5

IVD222B21E

2,2

11

13,2

1,5-2,2

IVD401B43E

3-фазный 380В, 50/60 Гц

0,4

1,5

1,8

0,25-0,4

IVD751B43E

0,75

2,7

3,24

0,55-0,75

IVD152B43E

1,5

4,0

4,8

1,1-1,5

IVD222B43E

2,2

5,0

6

1,5-2,2

IVD302B43E

3,0

6,8

8,16

2,2-3,0

IVD402B43E

4,0

8,6

10,32

3,0-4,0

IVD552B43E

5,5

12,5

15

4,0-5,5

IVD752B43E

7,5

17,5

21

5,5-7,5

IVD113B43E

11

24

28,8

7,5-11

IVD153B43E

15

33

39,6

11-15

IVD183B43E

18,5

40

48

15-18,5

IVD223B43E

22

45

54

18,5-22

Вход

Номинальное напряжение и частота

трехфазное, 380В, 50/60 Гц;

однофазное, 220В, 50/60 Гц

Допустимый диапазон напряжения

трехфазное 380В: 330~440В;

однофазное 220В: 170В~240В

Выход

Напряжение

Трехфазное, 380В: 0~380В; трехфазное, 220В, 0~220В

Частота

0,1 ~ 999 Гц

Режим управления

Преобразование напряжение-частота

Дисплей

Четырехразрядный дисплей, светодиодная индикация; отображение заданной и выход- ной частоты, направления вращения, выходного тока, напряжения шины постоянного тока, кодов ошибок и др.

Характеристики управления

Диапазон выходной частоты

0,1 Гц~999 Гц

Точность установки задания частоты

Цифровая настройка: 0,1 Гц, аналоговая настройка: 0,1% максимальной выходной частоты

Точность индикации выходной частоты

0,1 Гц

Преобразование напряжение - частота

Задание точки изгиба кривой напряжение-частота для соответствия различным нагрузочным режимам.

Регулировка момента

Увеличение тока двигателя используется: для увеличения момента в зависимости от условий нагрузки.

Многофункциональные входы

Четыре многофункциональных входа, реализация таких функций, как: задание 15 предустановленных скоростей, работа по программе, 4 значения рампы увеличения / уменьшения скорости, функция электронного потенциометра (MOP), аварийный останов и другие функции.

Многофункциональные вы- ходы

Один релейный многофункциональный вы- ход, реализация таких функций, как индикация работы, счетчик, таймер, достижение нулевой скорости, работа по программе и авария.

Настройка времени ускорения / замедления

4 варианта времен ускорения / замедления может быть задано в диапазоне 0~999.9 сек.

Другие функции

ПИД-регулятор

Встроенный ПИД-регулятор

RS485

Протокол связи MODBUS (порт RS485)

Настройка частоты

Аналоговое задание 0~10В, 4~20мA, настройка с помощью потенциометра панели управления, с помощью протокола связи RS485 и настройка с помощью электронного потенциометра МОР (UP/DOWN)

PLC-режим

Управление скоростью вращения по управляющей программе, записанной в памяти преобразователя

Функции защиты

Защита от перегрузок

120% в течение 1 мин.

Защита от перенапряжений

Для защиты от импульсных перенапряжений сети необходимо установить сетевой дроссель Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем

Защита от пониженного напряжения

Уровень срабатывания защиты может быть скорректирован Пользователем

Другие типы защиты

Блокировка параметров от несанкционированной настройки

Окружающая среда

Окружающая температура

-10°C… + 40°C (без обледенения)

Влажность воздуха

Макс. 90% (без конденсата)

Абсолютная высота

Ниже 1000 м

Вибрация

<20 Гц: Макс. 1.0 g; 20 –50 Гц: Макс. 0.6g

Конструкция

Охлаждение

Принудительное воздушное охлаждение

Класс защиты

IP 20

Установка

Место монтажа

Корпус преобразователя не обеспечивает его защиту от пыли и влаги. При эксплуатации преобразователя в пыльных и влажных помещениях пользователь должен поместить преобразователь в электрошкаф с требуемой степенью защиты
