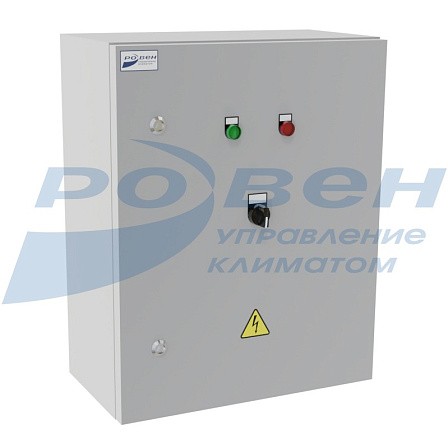

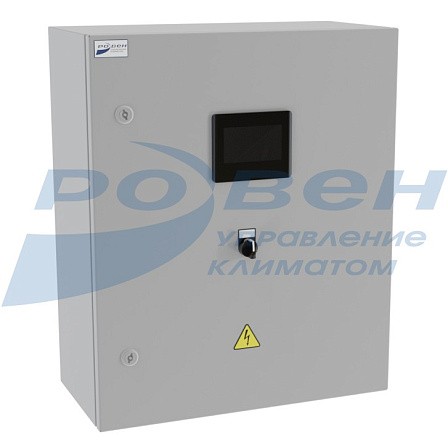

Щит управления вентиляционные с электрическим калорифером типа ЩУВЭК
Щиты управления системой вентиляции с электрическим калорифером типа ЩУВЭК применяются для комплексного автоматического управления приточными, приточно-вытяжными системами вентиляции с электрическим нагревом воздуха.
Дополнительно, в зависимости от выбранных функций, к щиту могут подключаться: рекуператор, охладитель, увлажнитель, секции смешения, также поддерживается ряд дополнительных функций.
В щитах стандартно реализовано:
- Управление первой ступенью при помощи твердотельного реле, что увеличивает надежность и безопасность управления нагревателем;
- Контроль работы вентилятора по датчику давления, для безопасного управления нагревателем;
- Отключение щита управления по сигналу пожарной сигнализации;
- Защита цепей питания подключаемых устройств от короткого замыкания;
- Защита электрического нагревателя от перегрева.
Щиты изготавливаются только в металлическом корпусе.
Два варианта комплектации щитов управления:
Комплектация |
Описание |
I к |
Стандартная комплектация |
II к |
Комплектация повышенного качества |
Технические характеристики и габаритные размеры щитов управления ЩУВЭК
Наименование корпуса (в металле) |
В |
Ш |
Г |
Габарит 1 |
395 |
310 |
220 |
Габарит 2 |
500 |
400 |
220 |
Габарит 3 |
650 |
500 |
220 |
Габарит 4 |
800 |
650 |
250 |
Габарит 5 |
1000 |
650 |
300 |
Габарит 6 |
1200 |
750 |
300 |
Габарит 7 |
1320 |
750 |
300 |
Габарит 8 |
1800 |
800 |
450 |
Габарит 9 |
2000 |
800 |
450 |
Габарит 10 |
2200 |
800 |
450 |
Щиты изготавливаются в металлических корпусах. Размер щита будет зависеть от количества подключаемых вентиляторов и нагревателей, от их мощности и напряжения, а также от выбранных дополнительных функций. Информацию о размере щита и степени IP можно уточнить при запросе.
Возможная степень защиты IP31 - стандарт, IP54 - по запросу.
Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.
Габаритный вес от 15 до 300кг.
Условия эксплуатации:
Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.
Рекомендуемые дополнительные функции:
/5.1, /5.2, /5.3 – данные функции рекомендуются для защиты двигателя вентилятора от перегрева и выхода его из строя;
/6 – данная функция позволяет продлевать срок службы электрического калорифера, предотвращая его пере- грев при отключении вентилятора;
/7 – использование этой опции позволяет отслеживать состояние загрязненности фильтров и вовремя их за- менять, предотвращая загрязненность системы и поломку вентиляторов вследствие перегрузки.
В комплект поставки щита управления входит: канальный датчик температуры приточного воздуха, наружный датчик температуры (возможен дополнительно), реле дифференциального давления для контроля работы приточного вентилятора.
Порядок подбора щита управления:
- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft, IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT)).
- Указывается тип щита.
- Выбираются дополнительные функции щита.
- Напряжение и мощность ступеней калорифера.
- Далее выбирается тип, напряжение, мощность, ток и дополнительные функции каждого вентилятора (приточного, при наличии дополнительно приточного резервного, вытяжного, вытяжного резервного).
Если вытяжной вентилятор включается отдельно от приточного, то необходимо поставить префикс «о», например, Во - означает, что вытяжной вентилятор включается отдельно от приточного, при отсутствие данного префикса все вентиляторы включаются совместно с приточным. Если вытяжной вентилятор включается отдельно или совместно с приточным, то необходимо поставить префикс «ос».
Дополнительная функция /11 или /11.1 относится к резервному вентилятору и реализуется при наличии дополнительных функций /5.1, /5.2, /5.3 или /22 у основного и при необходимости у резервного вентиляторов.
При комплектации щита управления датчиками они поставляются без соединительного кабеля.
Дополнительные функции щитов управления типа ЩУВЭК
Номер дополнительной функции |
Описание |
3 |
Автоматическое поддержание заданной температуры притока |
10 |
Включение/выключение по заданному времени (функция недельного таймера). Параметры уточнять при заказе. |
12* |
Управление клапаном рециркуляции в зимний период (смешением воздуха) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В |
12.1* |
Управление клапаном рециркуляции (смешением воздуха) в летний и зимний период (режим охлаждения) с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В |
13.1.1 |
Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана |
13.1.2 |
Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто) |
13.1.3 |
Управление рекуперацией (пластинчатый рекуператор) без байпасного клапана и функцией размораживания путем изменения скорости вентиляторов |
13.1.4 |
Управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном с электроприводом напряжением 24В постоянного тока с регулировкой 0-10В |
13.2.1** |
Управление роторным рекуператором без изменения скорости вращения (вкл/выкл) |
13.2.2** |
Управление роторным рекуператором с изменением скорости вращения через ПЧ (асинхронный двигатель) |
13.2.3** |
Управление роторным рекуператором с изменением скорости вращения посредством подачи сигнала 0-10 В, для систем со встроенными регуляторами скорости |
13.3 |
Управление рекуперацией (рекуператор с промежуточным теплоносителем) |
14.1*** |
Управление водяным охладителем |
14.2.1 |
Управление фреоновым охладителем 1 ступень |
14.2.2 |
Управление фреоновым охладителем 2 ступени |
14.3 |
Управление фреоновым охладителем инверторного типа |
14.4 |
Управление фреоновым охладителем (без встроенной автоматики) |
15.1**** |
Включение системы по сигналу комнатного термостата |
15.2 |
Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при превышении заданной температуры помещения - режим «охлаждения» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции) |
15.3 |
Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения - режим «нагрев» (отключение системы при достижении уставки), регулировка оборотов вентилятора в зависимости от температуры (для регулировки необходимы дополнительные функции) |
16.1 |
Контроль концентрации СО2по комнатному датчику |
16.2 |
Контроль концентрации СО2 по датчику в вытяжном канале |
16.3 |
Включение системы по сигналу от датчика угарного газа CO |
16.4 |
Включение системы от газоанализатора (комплектация щита с датчиком) |
16.5 |
Включение системы от газоанализатора (комплектация щита без датчика)
|
17.1**** |
Включение системы по сигналу комнатного гигростата |
17.2 |
Контроль влажности воздуха по комнатному аналоговому датчику. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции) |
17.3 |
Контроль влажности воздуха по канальному аналоговому датчику в вытяжном канале. Управление системой по уровню влажности, регулировка оборотов вентилятора в зависимости от уровня влажности (для регулировки необходимы дополнительные функции) |
21 |
Преднагрев приточного воздуха перед рекуператором |
24 |
Каскадное управление температурой в помещении по комнатному датчику температуры (компенсация температуры приточного воздуха по температуре комнатного) |
25 |
Управление температурой вытяжного воздуха (температурой в помещении) по датчику температуры в вытяжном канале (компенсация температуры приточного воздуха по температуре вытяжного) |
26.1 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU, интерфейс RS-485, режим Slave |
26.5 |
Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP, интерфейс Ethernet, режим Slave |
27 |
Управление влажностью подаваемого воздуха посредством сотового (поверхностного) увлажнителя в зимний период |
27.1 |
Управление влажностью подаваемого воздуха посредством парового увлажнителя в зимний период |
28.1 |
Управление осушением воздуха |
30.1 |
Проводной пульт управления типа кнопочный пост |
30.4**** |
Выносной пульт с семисегментным ЖКИ (встраиваемый) |
30.5**** |
Выносной пульт с семисегментным ЖКИ (накладной) |
31***** |
Управление щитом автоматики через Wi-fi соединение или internet |
33 |
Управление секцией бактерицидной обработки воздуха |
34 |
Питание ламп подсветки секций |
35 |
Измерение температуры наружного воздуха в канале |
36 |
Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации |
* Требуются на приточном и вытяжном канале клапаны c приводом на 24В постоянного тока с управлением 0-10В функция /4.2.2
** При заказе необходимо указать напряжение, мощность и ток привода рекуператора.
*** Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА.
**** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий планируемого места размещения устройства.
***** В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.
Дополнительные функции вентиляторов, подключаемых к щитам управления типа ЩУВЭК
Номер дополнительной функции |
Описание |
1.1 |
Регулировка оборотов вентилятора на 220В в ручном режиме |
1.2 |
Регулировка оборотов вентилятора на 220В в автоматическом режиме (через контроллер) |
1.4 |
Регулировка оборотов EC вентилятора на 220В в автоматическом режиме (через контроллер) |
1.5 |
Регулировка оборотов однофазного вентилятора на 220В в ручном режиме с панели преобразователя частоты |
1.6 |
Регулировка оборотов однофазного вентилятора на 220В посредством преобразователя частоты в автоматическом режиме (через контроллер) |
2.1* |
Регулировка оборотов вентилятора на 380В в ручном режиме (с панели преобразователя частоты) |
2.2* |
Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер) |
2.3 |
Регулировка оборотов EC вентилятора на 380В в автоматическом режиме (через контроллер) |
2.4* |
Регулировка оборотов вентилятора на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до |
2.5* |
Регулировка оборотов вентилятора на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей вентиляторов мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В) |
4.1 |
Управление приводом воздушной заслонки на 220В с возвратной пружиной |
4.1.1 |
Управление приводом воздушной заслонки на 220В с концевым выключателем и возвратной пружиной |
4.2.1 |
Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной |
4.2.2 |
Управление приводом воздушной заслонки на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока) |
4.3 |
Управление приводом воздушной заслонки на 220В без возвратной пружины (управление открыто/закрыто) |
4.4 |
Управление приводом воздушной заслонки на 24В постоянного тока без возвратной пружины (управление открыто/закрыто) |
5.1** |
Тепловое реле защиты двигателя на 380В |
5.2** |
Биметаллическое реле защиты двигателя на 220/380В |
5.3** |
Позисторное реле защиты двигателя на 220/380В |
6*** |
Продувка нагревателя после выключения |
7**** |
Индикация загрязнения воздушного фильтра |
8 |
Управление подогревом ламелей воздушного клапана |
8.1 |
Управление периметральным подогревом воздушного клапана |
8.2 |
Управление подогревом ламелей и периметральным обогревом воздушного клапана |
8.3 |
Управление подогревом привода воздушного клапана |
11***** |
АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного) |
11.1***** |
АВР вентилятора (Автоматическое включение резервного вентилятора при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного вентилятора через интервал времени) |
22 |
Контроль работы вентилятора по реле давления |
23****** |
Запуск вентиляторов по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше (невозможна для взрывозащищённых вентиляторов) |
23.1 |
Запуск двигателя вентилятора посредством устройства плавного пуска, рекомендуется для двигателей мощностью от 11 кВт (только для общепромышленных двигателей, не дымоудаления) |
* Расстояние от преобразователя частоты до вентилятора должно быть не более 30м (для неэкранированного кабеля)
** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.
*** Дополнительная функция /6 указывается только у приточного вентилятора.
**** Дополнительная функция /7 «индикация загрязнения воздушного фильтра» указывается только у основного приточного или вытяжного вентилятора и, в зависимости от этого, контролирует состояние фильтра в приточном или вытяжном воздуховоде.
***** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22.
****** Функция /23 запуск вентилятора по схеме «звезда-треугольник» невозможна для взрывозащищенных вентиляторов! А также НЕВОЗМОЖНА для вентиляторов у которых в клеммной коробке двигателя НЕТ выводов всех концов обмоток и (или) рабочее напряжение вентилятора НЕ соответствует 380Δ/660Y.
Пример функциональной схемы управления вентиляционной установкой на базе щита типа ЩУВЭК с пластинчатым рекуператором
1,12 - Электропривод воздушной заслонки (24В или 220В);
2, 7 - Дифференциальное реле давления (контроль работы вентиляторов);
3 - Электропривод байпасного клапана (напряжением 220В с возвратной пружиной);
4 - Дифференциальное реле давления (контроль обмерзания рекуператора);
5 - Цепь термостатов защиты от перегрева корпуса и ТЭНов;
6 – Электропривод крана охладителя (24В); 8 - Канальный датчик температуры приточного воздуха;
9, 10 - Дифференциальное реле давления (контроль засорения фильтра);
11 - Датчик температуры наружного воздуха.
Маркировка для вышеуказанной функциональной схемы:
Щит упр. IIк ЩУВЭК/3/13.1.2/14.1-К 30(380/3ф)18+12-П 2,2(380/5,1А)/4.1/5.1/6/7/22-В 2,2(380/5,1А)/4.1/5.1/7/22
где: Щит упр. IIк ЩУВЭК – щит управления c комплектующими повышенного качества (IIк)
приточной установкой с электрическим калорифером;
/3/13.1.2/14.1 – номера дополнительных функций щита управления:
- /3 – автоматическое поддержание заданной температуры;
- /13.1.2 – управление рекуперацией (пластинчатый рекуператор) с байпасным клапаном
с электроприводом с возвратной пружиной напряжением на 220В (управление открыто/закрыто);
- /14.1 – управление водяным охладителем;
К – калорифер;
30(380/3ф) – мощность и напряжение электрокалорифера, кВт(В);
18+12 – мощность каждой ступени электрокалорифера;
П – приточный вентилятор;
2,2(380/5,1А) – мощность, напряжение и ток приточного вентилятора, кВт(В/А);
/4.1/5.1/6/7/22 – номера дополнительных функций приточного вентилятора:
- /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
- /5.1 – тепловое реле защиты двигателя на 380В;
- /6 – продувка нагревателя после выключения;
- /7 – индикация загрязнения воздушного фильтра;
- /22 – контроль работы вентилятора по реле давления;
В – вытяжной вентилятор;
2,2(380/5,1А) – мощность, напряжение и ток вытяжного вентилятора, кВт(В/А);
/4.1/5.1/7/22 – номера дополнительных функций вытяжного вентилятора:
- /4.1 – управление приводом воздушной заслонки на 220В с возвратной пружиной;
- /5.1 – тепловое реле защиты двигателя на 380В;
- /7 – индикация загрязнения воздушного фильтра;
- /22 – контроль работы вентилятора по реле давления.
