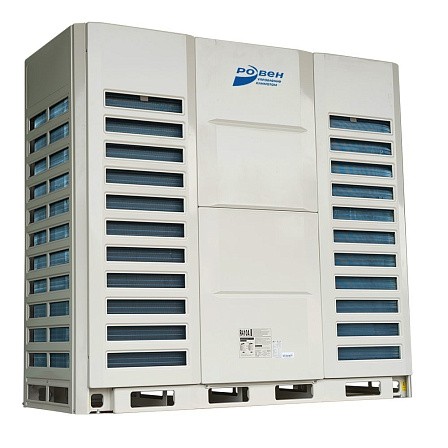

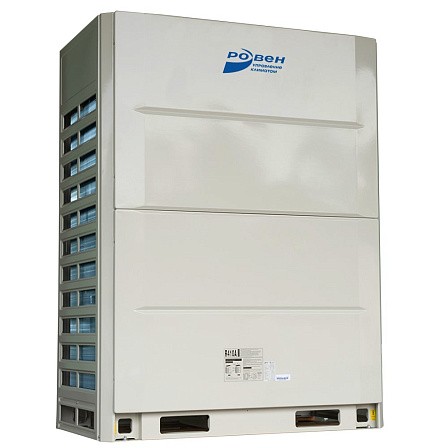

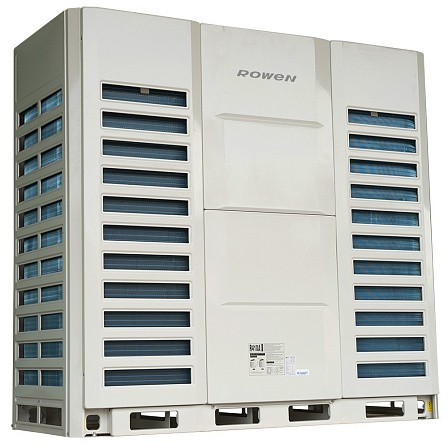

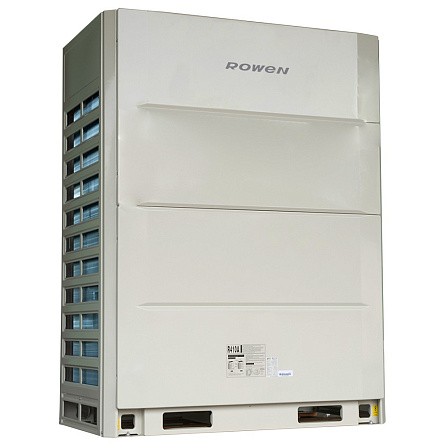

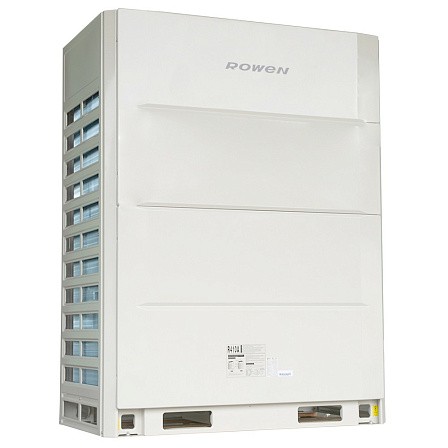

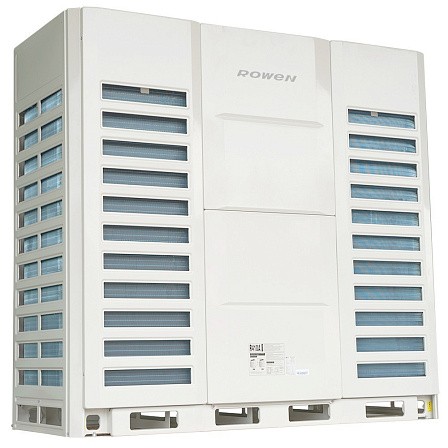

Блок наружный модульный RMS-DC…FzX-M

получить консультацию

Описание товара

Характеристики моделей

Купить

Наружные модульные блоки серии RMS-DC…FzX-M обладают сбалансированными характеристиками, которые отвечают самым высоким стандартам отрасли и существенно превосходят требования, предъявляемые к оборудованию класса «А» шкалы энергоэффективности.

Наружные блоки могут применяться отдельно или в составе комбинаций, что позволяет создавать единые холодильные модули различной конфигурации с производительностью до 400 кВт. Теплообменник наружного блока имеет специальное защитное покрытие BlueFin, которое не только защищает его от коррозии, но и благодаря высоким гидрофобным свойствам противодействует возникновению загрязнений от воздействия окружающей среды(окисление, минеральные отложения и т.д.). В конструкции блоков применяются высокоэффективные DC-Инверторные спиральные компрессоры Hitachi (Япония).

Технические характеристики

Модель			RMS-DC252-FzX-M	RMS-DC280-FzX-M	RMS-DC335-FzX-M	RMS-DC400-FzX-M	RMS-DC450-FzX-M	RMS-DC504-FzX-M	RMS-DC560-FzX-M	RMS-DC615-FzX-M	RMS-DC680-FzX-M	RMS-DC730-FzX-M	RMS-DC785-FzX-M	RMS-DC850-FzX-M	RMS-DC900-FzX-M	RMS-DC950-FzX-M	RMS-DC1000-FzX-M
Холодопроизводительность	Мощность	л.с. (HP)	8	10	12	14	16	18	20	22	24	26	28	30	32	34	36
	Мощность	БТЕ/ч	86000	95500	114000	136000	153500	172000	191000	210000	232000	250000	268000	290000	307000	324000	341200
	Мощность	кВт	25,2	28	33,5	40	45	50,4	56	61,5	68	73	78,5	85	90	95	100
	Потребляемая мощность	кВт	5,38	6,78	8,09	10,20	12,07	13,48	15,67	17,67	18,46	18,50	20,55	22,76	24,53	25,68	27,68
	Ток	А	8,58	10,81	12,90	16,27	19,25	21,50	24,99	28,18	29,44	29,51	32,78	36,30	39,12	40,96	44,15
	EER	W/W	4,68	4,13	4,14	3,92	3,73	3,74	3,57	3,48	3,68	3,95	3,82	3,73	3,67	3,70	3,61
Теплопроизводительность	Мощность	БТЕ/ч	92000	107000	128000	153500	170600	191000	215000	235000	256000	278000	300000	324000	341200	362000	382000
	Мощность	кВт	27	31,5	37,5	45	50	56	63	69	75	81,5	87,5	95	100	106	112
	Потребляемая мощность	кВт	5,48	6,68	8,20	10,30	11,78	13,51	15,33	16,91	17,58	19,18	20,77	22,88	23,79	25,30	27,20
	Ток	А	8,74	10,65	13,08	16,43	18,79	21,55	24,45	26,97	28,04	30,59	33,13	36,49	37,94	40,35	43,38
	COP	W/W	4,93	4,72	4,57	4,37	4,24	4,15	4,11	4,08	4,27	4,25	4,21	4,15	4,20	4,19	4,12
Уровень звукового давления		дБ(А)	56	57	58	59	60	61	61	62	63	63	64	65	65	66	67
Тип хладагента/Количество	Тип		R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Тип хладагента/Количество	Заправленный объем	кг	9	9	9	11	11	12	14	14	15	18	18	23	23	28	28
Расчетное давление		Мпа	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5	4.3/1.5
Электропитание			380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz	380V～3N/50Hz
Диапазон напряжения		В	323~456	323~456	323~456	323~456	323~456	323~456	323~456	323~456	323~456	323~456	323~456	323~456	323~456	323~456	323~456
Макс. мощность		кВт	11,30	12,43	13,73	16,25	18,40	21,39	23,70	26,07	29,68	31,49	33,27	33,47	34,59	39,44	41,25
Макс. ток		А	20,0	22,0	24,3	28,8	32,6	37,9	42,0	46,2	52,6	55,8	59,0	59,31	61,29	69,9	73,1
Компрессор	Модель		AA55PHDG-D1J2	AA55PHDG-D1J2	AA55PHDG-D1J2	AA55PHDG-D1J2	DC80PHDG-D1J2	DC80PHDG-D1J2	DD98PHDG-D1Y2	DD98PHDG-D1Y2	DD98PHDG-D1Y2	AA55PHDG-D1J2*2	AA55PHDG-D1J2*2	AA55PHDG-D1J2+DC80PHDG-D1J2	AA55PHDG-D1J2+DC80PHDG-D1J2	DC80PHDG-D1J2*2	DC80PHDG-D1J2*2
	Тип		Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор	Спиральный инверторный компрессор
	Марка		Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi	Hitachi
	Диапазон частоты	Гц	20~120	20~120	20~120	20~120	20~120	20~120	20~120	20~120	20~120	20~120	20~120	20~120	20~120	20~120	20~120
	Ремень подогрева коленчатого вала	В	70	70	70	70	70	70	70	70	70	70*2	70*2	70*2	70*2	70*2	70*2
Двигатель вентилятора наружного блока	Модель		ZDW172-560-10P	ZDW172-560-10P	ZDW172-560-10P	ZDW172-920-10P	ZDW172-920-10P	ZDW172-920-10P	ZDW172-560-10P	ZDW172-560-10P	ZDW172-560-10P	ZDW172-920-10P	ZDW172-920-10P	ZKSN-920-8-40L	ZDW172-920-10P	ZDW172-920-10P	ZDW172-920-10P
	Тип		DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER	DC INVERTER
	Количество	шт	1	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	Потребляемая мощность	В	560	560	560	920	920	920	560*2	560*2	560*2	920*2	920*2	920*2	920*2	920*2	920*2
	Скорость (Выс./Средн./Низк.)	об/мин	780	780	780	840	840	840	960	960	960	840	840	840	840	840	840
Вентилятор	Материал		ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20	ASG20
	Тип		Осевой 750mm	Осевой 750mm	Осевой 750mm	Осевой 750mm	Осевой 750mm	Осевой 750mm	Осевой 608*2	Осевой 608*2	Осевой 608*2	Осевой 750*2	Осевой 750*2	Осевой 750*2	Осевой 750*2	Осевой 750*2	Осевой 750*2
	Режим привода		Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод	Прямой привод
	Кол-во		1	1	1	1	1	1	2	2	2	2	2	2	2	2	2
	Объем воздуха	м3/ч	11000	11000	11500	13500	14000	15500	19000	19000	20000	26000	26000	27000	27000	29000	29000
Теплообменник	Размер u-образной трубки		φ7	φ7	φ7	φ7	φ7	φ7	φ7	φ7	φ7	φ7	φ7	φ7	φ7	φ7	φ7
	Шаг трубки (a)*	мм	21	21	21	21	21	21	21	21	21	21	21	21	21	21	21
	Расстояние между ламелями	мм	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
	Тип ламелей		Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий	Гладкий
	Габариты (ДВШ)	мм	2000×1344×36.4	2000×1344×36.4	2000×1344×36.4	2440×1344×36.4	2440×1344×36.4	2440×1344×36.4	2440×1344×54.6	2440×1344×54.6	2440×1344×54.6	2800×1344×36.4	2800×1344×36.4	2800×1344×54.6	2800×1344×54.6	4300×1218×54.6	4300×1218×54.6
Диаметры подключений	Жидкость	мм	φ12.7	φ12.7	φ12.7	φ12.7	φ12.7	φ12.7	φ15.88	φ15.88	φ15.88	19,05	19,05	19,05	19,05	19,05	19,05
Диаметры подключений	Газ	мм	φ25.4	φ25.4	φ25.4	φ28.6	φ28.6	φ28.6	φ28.6	φ28.6	φ28.6	φ31.8	φ31.8	φ31.8	φ31.8	34,9	34,9
Макс. перепад высоты (высокий напор)		м	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)	110(100)
Макс. длина до внутреннего блока		м	220	220	220	220	220	220	220	220	220	220	220	220	220	220	220
Макс. длина трубопровода		м	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100	1100
Размеры (ШxВxГ)	Наружный блок	мм	925×1780×845	925×1780×845	925×1780×845	1340×1780×845	1340×1780×845	1340×1780×845	1340×1780×845	1340×1780×845	1340×1780×845	1760×1780×845	1760×1780×845	1760×1780×845	1760×1780×845	1900×1780×845	1900×1780×845
Масса без упаковки	Наружный блок	кг	215	215	215	270	270	280	315	315	330	380	380	420	420	480	480
Размер упаковки (ШxВxГ)	Наружный блок	мм	1000×1940×920	1000×1940×920	1000×1940×920	1420×1940×920	1420×1940×920	1420×1940×920	1420×1940×920	1420×1940×920	1420×1940×920	1840×1940×920	1840×1940×920	1840×1940×920	1840×1940×920	2000×1980×950	2000×1980×950
Масса с упаковкой	Наружный блок	кг	225	225	225	290	290	300	335	335	350	405	405	445	445	505	505
Диапазон температур наружного воздуха при охлаждении	Наружный блок	°С	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55	-5~55
Диапазон температур наружного воздуха при охлаждении	Внутренний блок	°С	16~32	16~32	16~32	16~32	16~32	16~32	16~32	16~32	16~32	16~32	16~32	16~32	16~32	16~32	16~32
Диапазон температур наружного воздуха при нагреве	Наружный блок	°С	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28	-25~28
Диапазон температур наружного воздуха при нагреве	Внутренний блок	°С	15~31	15~31	15~31	15~31	15~31	15~31	15~31	15~31	15~31	15~31	15~31	15~31	15~31	15~31	15~31

Примечание

Технические характеристики основаны на следующих условиях:
Охлаждение: Температура в помещении 27°С по сухому термометру/19°С по мокрому термометру, температура на улице 35°С по сухому термометру/24°С по мокрому термометру.
Нагрев: Температура в помещении 20°С по сухому термометру/15°С по мокрому термометру, а температура на улице 7°С по сухому термометру/6°С по мокрому термометру.
Эквивалентная длина трубопровода: 5 м; Перепад между блоками: 0 м; Напряжение: 230 В.
Уровень шума: Уровень звукового давления во внутреннем блоке, измеряется в точке на расстоянии 1,5 м вниз от центра блока.
Уровень звукового давления во внешнем блоке, измеряется в точке на расстоянии 1,0 м перед блоком.
В связи с постоянным совершенствованием оборудования технические характеристики могут быть изменены без предварительного уведомления.
