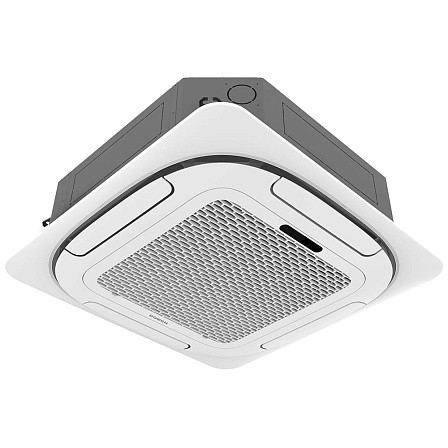

Блок внутренний кассетный четырехпоточный RMS-IN…-R8/V2DC
Блоки внутренние кассетные четырехпоточные RMS-IN…-R8/V2DC предназначены для монтажа в подвесных потолках и используются преимущественно для кондиционирования рабочих и общих зон в бизнес-центрах, административных зданиях и торговых помещениях.
Особенностью данных блоков является оригинальный дизайн декоративной панели и наличие дополнительных отверстий расположенных по ее углам, что обеспечивает распределение воздуха на 360°.
Встроенная дренажная помпа центробежного типа позволяет использовать блоки в дали от точек подключения к канализации. Дисплей температуры позволяет контролировать температуру в помещении. Воздушный фильтр может быть легко демонтирован для контроля загрязнения и очистки, без демонтажа панели целиком.
В комплекте поставки находится беспроводной пульт управления, так же может быть дополнительно подключен проводной пульт управления.
Преимущества:
- LED дисплей. Высококачественный дисплей с отображением рабочей температуры, режима работы, сервисных сообщений (в т.ч. кодов неисправности) в режиме реального времени.
- Высокоэффективный DC электродвигатель. Имеет эффективность до 80% и позволяет сэкономить более 20% расхода электроэнергии в сравнении с обычными электромоторами.
- Узкий дизайн внутреннего блока. Внутренние блоки от 2,8 до 8,0 кВт выполнены в "тонком" дизайне корпуса с единой высотой блока 230 мм, что позволяет устанавливать их даже при ограниченном пространстве внутри фальшпотолка.
- Встроенная дренажная помпа. Дренажный насос с высотой подъема 1200 мм входит в стандартную комплектацию и упрощает монтаж дренажного трубопровода.
- Очищение воздуха. Многоразовый (моющийся) воздушный фильтр защищает теплообменник блока от пыли и грязи, в качестве опции предлагается дополнительный фильтр с ионами серебра, который активно адсорбирует формальдегид и устраняет микробы. Фильтр легко извлекается без демонтажа декоративной панели.
- Исключительно низкий уровень шума. Благодаря применению нового вентилятора с колесом, оснащенным 3D-спиральной формой лопаток, удалось снизить сопротивление воздуха и обеспечить ощутимое снижение шума при работе устройства.
- Датчик переполнения дренажного поддона. Система отвода дренажа оснащена аварийным поплавковым выключателем, в случае закупорки дренажного трубопровода или отказа помпы, выключатель отключит работу блока, чтобы предотвратить переполнение дренажного поддона и залив помещения водой.
Функции и технологии:
- Авторестарт. После возобновления электроснабжения кондиционер автоматически перезапустится с теми настройками, которые существовали на момент отключения электропитания.
- Аварийная кнопка. Позволяет включать и выключать кондиционер в случае отсутствия неисправности или утраты пульта управления, как с прежними настройками и в ранее установленном режиме работы (охлаждение или обогрев), так и переключить режим работы, по желанию пользователя.
- Антикоррозийное покрытие. Металлические элементы корпуса наружного блока, незащищенные лакокрасочным слоем, имеют специальное покрытие, которое препятствует появлению коррозии и позволяет продлить срок службы агрегата.
- Защита от прорыва холодного воздуха. При использовании режима обогрева вентилятор внутреннего блока будет включен только после достаточного нагрева теплообменника внутреннего блока, что позволит предотвратить выброс холодного воздуха.
- Турбо режим. Режим высокой мощности активирует максимальную производительность кондиционера в заданном режиме работы и позволяет быстрее достичь необходимой температуры. Функционирование в данном режиме не превышает 15 минут.
- Независимое осушение. При включении режима осушения происходит эффективное осушение воздуха без заметного изменения температуры в обслуживаемом помещении.
- Экономичный режим. Режим работы активируется кнопкой ECO на пульте управления. Для снижения потребления электроэнергии существовавшая ранее температурная уставка будет скорректирована автоматикой на 2°C, при этом кондиционер продолжит функционировать в ранее установленном режиме.
- Режим сна. Ночной режим работы активируется нажатием кнопки SLEEP на пульте управления. Включение режима при работе агрегата на охлаждение / обогрев приведет к увеличению / снижению температуры на 1°С за каждый час, через 2 часа температура воздуха стабилизируется, а через 7 часов после активации режим будет автоматически отключен.
- Таймер 24 часа. Существует возможность настроить автоматическое включение или выключение кондиционера по установленному таймеру в течение 24 часов.
- Автоматический привод горизонтальных жалюзи. Управление жалюзи для регулировки направления потока воздуха вверх-вниз осуществляется с пульта управления.
Технические характеристики
|
Модель внутр. блока |
RMS-IN28-R8/V2DC |
RMS-IN36-R8/V2DC |
RMS-IN45-R8/V2DC |
RMS-IN50-R8/V2DC |
RMS-IN56-R8/V2DC |
RMS-IN63-R8/V2DC |
RMS-IN71-R8/V2DC |
RMS-IN80-R8/V2DC |
RMS-IN90-R8/V2DC |
RMS-IN100-R8/V2DC |
RMS-IN112-R8/V2DC |
RMS-IN125-R8/V2DC |
RMS-IN140-R8/V2DC |
RMS-IN160-R8/V2DC |
||
|
Электропитание внутреннего блока |
В, Гц, Ф |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
220-240В~50/60Гц |
|
|
Холодопроизводительность |
Охлаждение |
БТЕ/ч |
10000 |
12000 |
15000 |
17000 |
19000 |
21000 |
24000 |
27000 |
30000 |
34000 |
38000 |
42000 |
48000 |
55000 |
|
кВт |
2,8 |
3,6 |
4,5 |
5 |
5,6 |
6,3 |
7,1 |
8 |
9 |
10 |
11,2 |
12,5 |
14 |
16 |
||
|
Нагрев |
БТЕ/ч |
11000 |
14000 |
17000 |
19000 |
21000 |
24000 |
27000 |
30000 |
34000 |
38000 |
42000 |
48000 |
55000 |
62000 |
|
|
кВт |
3,2 |
4 |
5 |
5,6 |
6,3 |
7,1 |
8 |
9 |
10 |
11,2 |
12,5 |
14 |
16 |
18 |
||
|
Электрические данные |
Потребл. мощн. охлаждение |
кВт |
0.02 |
0.02 |
0.025 |
0.025 |
0.025 |
0.035 |
0.035 |
0.04 |
0.06 |
0.06 |
0.06 |
0.07 |
0.085 |
0.132 |
|
Потребл. мощн. нагрев |
кВт |
0.02 |
0.02 |
0.025 |
0.025 |
0.025 |
0.035 |
0.035 |
0.04 |
0.06 |
0.06 |
0.06 |
0.07 |
0.085 |
0.132 |
|
|
Ном. ток охлаждение |
А |
0.09 |
0.09 |
0.11 |
0.11 |
0.11 |
0.16 |
0.16 |
0.18 |
0.27 |
0.27 |
0.27 |
0.32 |
0.39 |
0.6 |
|
|
Ном. ток нагрев |
А |
0.09 |
0.09 |
0.11 |
0.11 |
0.11 |
0.16 |
0.16 |
0.18 |
0.27 |
0.27 |
0.27 |
0.32 |
0.39 |
0.6 |
|
|
Вентиилятор внутреннего блока |
Модель двигателя |
/ |
ZWR60-E51 |
ZWR60-E51 |
ZWR60-E51 |
ZWR60-E51 |
ZWR60-E51 |
ZWR60-E51 |
ZWR60-E51 |
ZWR60-E51 |
ZWR60-E51 |
RD100HD1 |
RD100HD1 |
RD100HD1 |
RD100HD1 |
RD100HD1 |
|
Конденсатор |
мкФ |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
100 |
100 |
100 |
100 |
100 |
|
|
Скорость (Выс/Ср/Низ) |
об/мин |
330/320/310 |
330/320/310 |
350/330/310 |
350/330/310 |
350/330/310 |
370/350/330 |
390/350/330 |
410/380/340 |
430/390/350 |
470/430/380 |
490/440/380 |
540/480/440 |
580/520/450 |
670/560/460 |
|
|
Испаритель |
Количество рядов |
/ |
1 |
1 |
1 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
|
Шаг ребер |
мм |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
1,2 |
|
|
Материал ребер |
/ |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
Жалюзийное оребрение |
|
|
Наружный диаметр трубки и тип |
мм |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
Ø5, внутреннее оребрение |
|
|
Габариты (Д х В х Ш) |
мм |
2045*195*11.6 |
2045*195*11.6 |
2045*195*11.6 |
2045*195*11.6 |
2045*195*11.6 |
2082.5*175.5*23.2 |
2082.5*175.5*23.2 |
2082.5*175.5*23.2 |
2082.5*195*23.2 |
2082.5*234*23.2 |
2082.5*234*23.2 |
2082.5*234*23.2 |
2060*253.5*34.8 |
2060*253.5*34.8 |
|
|
Внутренний блок |
Расход воздуха (В/С/Н) |
м³/ч |
800/750/700 |
800/750/700 |
900/800/700 |
900/800/700 |
900/800/700 |
1100/900/750 |
1100/900/750 |
1300/1000/800 |
1500/1100/800 |
1600/1200/900 |
1600/1200/900 |
1800/1300/950 |
1800/1300/950 |
2100/1700/1200 |
|
Ур. зв. давл. (В/С/Н) |
дБ(А) |
31/29/27 |
31/29/27 |
33/31/29 |
33/31/29 |
33/31/29 |
35/33/31 |
35/33/31 |
38/35/33 |
39/36/33 |
40/37/34 |
40/37/34 |
43/38/35 |
43/38/35 |
47/42/37 |
|
|
Внеш. стат. давление (ном.) |
Па |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
|
Габариты нетто (ШхГхВ) |
мм |
840*840*245 |
840*840*245 |
840*840*245 |
840*840*245 |
840*840*245 |
840*840*245 |
840*840*245 |
840*840*245 |
840*840*245 |
840*840*290 |
840*840*290 |
840*840*290 |
840*840*290 |
840*840*290 |
|
|
Габариты упаковки (ШхГхВ) |
мм |
920*920*270 |
920*920*270 |
920*920*270 |
920*920*270 |
920*920*270 |
920*920*270 |
920*920*270 |
920*920*270 |
920*920*270 |
920*920*315 |
920*920*315 |
920*920*315 |
920*920*315 |
920*920*315 |
|
|
Вес нетто |
кг |
21,5 |
21,5 |
21,5 |
21,5 |
21,5 |
22 |
22 |
22 |
22,5 |
25 |
25 |
25 |
27,5 |
27,5 |
|
|
Вес брутто |
кг |
25 |
25 |
25 |
25 |
25 |
25,5 |
25,5 |
25,5 |
26 |
28,5 |
28,5 |
28,5 |
31 |
31 |
|
|
Панель |
Габариты нетто (ШхГхВ) |
мм |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
950×950×50 |
|
Габариты упаковки (ШхГхВ) |
мм |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
1055×1055×90 |
|
|
Вес нетто |
кг |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
|
|
Вес брутто |
кг |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
9 |
|
|
Диаметр труб хладагента |
Газ |
мм/дюйм |
12.7(1/2) |
12.7(1/2) |
12.7(1/2) |
12.7(1/2) |
12.7(1/2) |
15.88(5/8) |
15.88(5/8) |
15.88(5/8) |
15.88(5/8) |
15.88(5/8) |
15.88(5/8) |
15.88(5/8) |
15.88(5/8) |
15.88(5/8) |
|
Жидкость |
мм/дюйм |
6.35(1/4) |
6.35(1/4) |
6.35(1/4) |
6.35(1/4) |
6.35(1/4) |
9.52(3/8) |
9.52(3/8) |
9.52(3/8) |
9.52(3/8) |
9.52(3/8) |
9.52(3/8) |
9.52(3/8) |
9.52(3/8) |
9.52(3/8) |
|
|
Раб. диапазон темп. |
°C |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
16~31 |
|
|
Тип управления |
/ |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
Проводной пульт |
|
Примечание: Вышеуказанные конструкция и спецификация могут быть изменены в связи с улучшением продукта без предварительного уведомления.
Не представленные в наличии модели доступны к поставке под заказ
