Приточные компактные установки RWF-AC предназначены для подачи свежего подготовленного воздуха в помещения для организации общеобменной вентиляции. Оптимальное решение для вентиляции квартир, коттеджей, офисов, магазинов – для общественных, административных и жилых зданий.
Приточная установка в едином корпусе обеспечивают подачу и предварительную обработку свежего воздуха: фильтрацию и нагрев.

Тип устанавливаемого двигателя: АС-двигатель.
Типы устанавливаемого нагревателя: электрический РТС-нагреватель

Преимущества:

2 типоразмера с АС-двигателем, 7 моделей
Диапазон расхода воздуха от 150 м³/ч до 500 м³/ч
Компактные размеры корпуса
Интегрированная автоматика в корпус установки
Функциональный сенсорный пульт в комплекте
Универсальность монтажа: в горизонтальном и вертикальном положении
Класс защиты корпуса IP34 – возможность монтажа в помещении при минимальной температуре окружающей среды - 15 °С
Фильтр класса G4 в комплекте. В корпусе есть слоты под дополнительные фильтры: угольный (Carbon) и НЕРА 11. Фильтры угольный (Carbon) и НЕРА 11 доступны опционально
Возможность трехступенчатой системы фильтрации: эффективность очистки приточного воздуха от мелкодисперсных частиц PM2.5 превышает 95 %.
Датчики температуры наружного и приточного воздуха в корпусе установки, комнатный датчик в пульте
Отключение по сигналу пожарной сигнализации
Низкий уровень шума от 32 дБ(А)
Возможность управления по Wi-Fi со смартфона (опционально), интеграция установки в комплексную систему «Умный дом», возможность удаленного управления по Modbus

Приточная установка RWF-AC.pdf

914,12 КБ Скачать

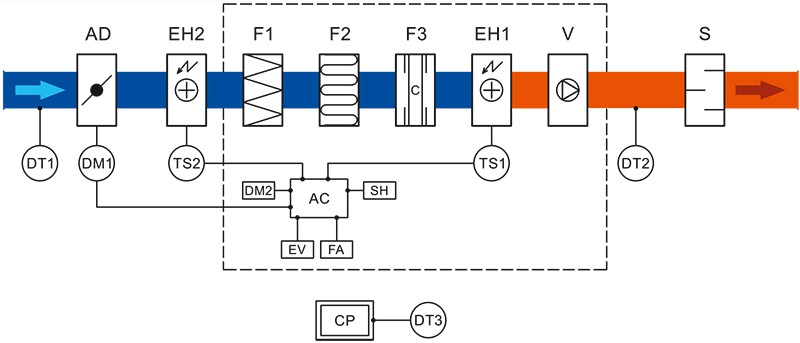

Структурная схема установок RWF-AC

RWF-AC структурная схема.jpg

Условные обозначения на структурной схеме:
Датчики:

DT1 - датчик температуры наружного воздуха (плюс дополнительный датчик температуры наружного воздуха с кабелем для его перемещения перед предварительным нагревателем);
DT2 - датчик температуры подаваемого воздуха;
DT3 - датчик температуры воздуха в помещении (в пульте);
TS1 - датчик перегрева для EH1 (встроенный в автоматику в базовой комплектации);
TS2 - датчик перегрева для EH2 ((при наличии преднагрева, встроен в калорифер преднагрева);

Базовая комплектация и функции:

F1 - воздушный фильтр G4;
F2 - слот для воздушного фильтра НЕРА 11 (фильтр опционально);
F3 - слот для воздушного угольного фильтра (фильтр опционально);
EH1 - встроенный электрический РТС нагреватель;
V - приточный вентилятор с АС-двигателем (3 скорости);
AC - блок автоматизации;
CP - сенсорный пульт;
FA - отключение устройства при пожарной сигнализации;
SH - подключение к Smart Home по ModBus RS-485;

Дополнительная комплектация и функции:

AD - приточная воздушная заслонка (опционально);
DM1 - электропривод заслонки вытяжного воздуха, on/off, 230 В, с возвратной пружиной (опционально);
DM2 - электропривод заслонки вытяжного воздуха, вкл/выкл, 230 В, с 2 и 3 положениями управления) (опционально);
EH2 - управление электрическим предварительным нагревателем 220В/380В (опционально). Питание к предварительному нагревателю подводится отдельно;
S - шумоглушитель (опционально);
EV - управление вытяжным 3-х скоростным вентилятором VC-AC с автоматики RWF (опционально). Питание к вытяжному вентилятору VC-AC подводится отдельно.
Возможность подключения всех дополнительных элементов уже учтена в автоматике приточной установки в базовой комплектации.

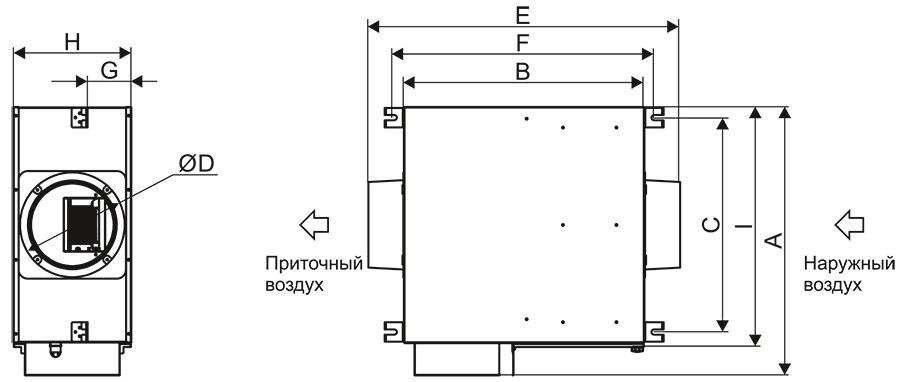

Габаритные размеры установок, мм

RWF-AC габариты.jpg

Модель	A	В	С	ØD	E	F	G	H	I
RWF-350	624	490	492	145	598	534	61	218	549
RWF-500	614	550	490	196	713	594	100	270	540

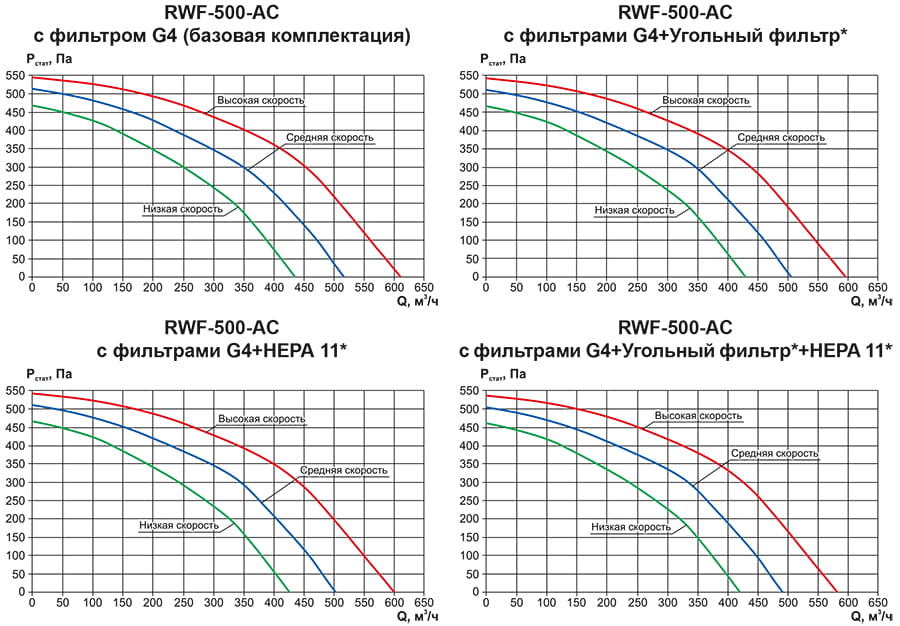

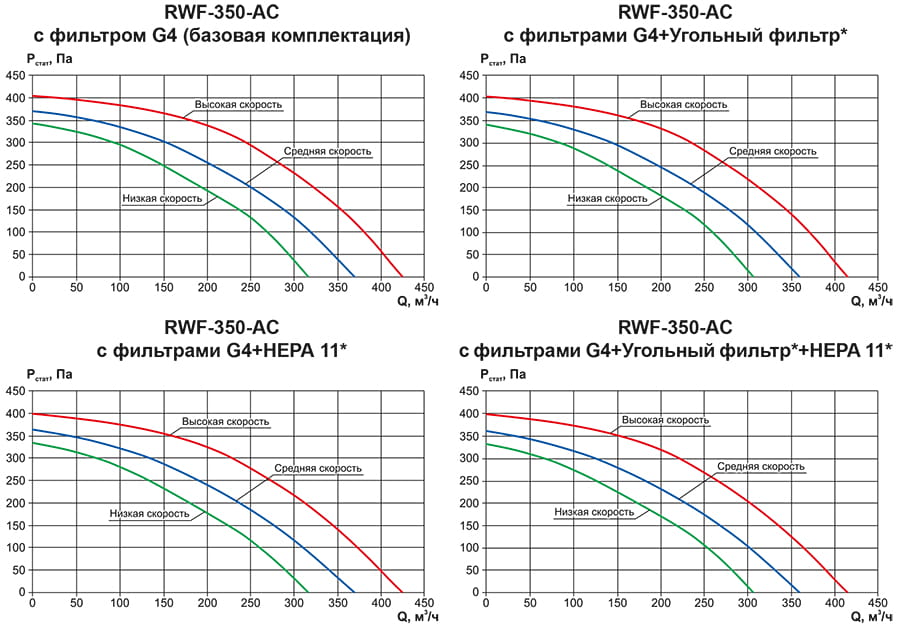

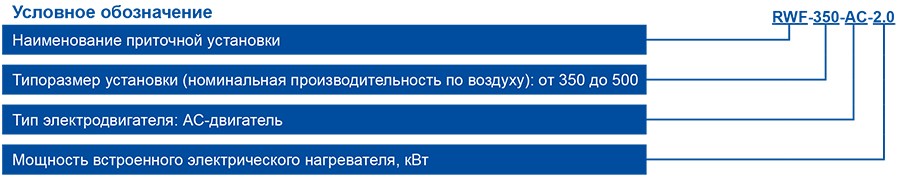

Технические характеристики установок

Модель		RWF-350-AC-2.0	RWF-350-AC-2.4	RWF-350-AC-3.2	RWF-350-AC-4.0	RWF-500-AC-3.5	RWF-500-AC-4.5	RWF-500-AC-6.0
Электропитание, В-Ф-Гц		220 В/1 фаза/50 Гц						380 В/3 фазы/50 Гц
Двигатель вентилятора	Класс изоляции	B	B	B	B	B	B	B
	Номинальная выходная мощность, Вт	60	60	60	60	100	100	100
	Номинальный ток, А	0,5	0,5	0,5	0,5	1,0	1,0	1,0
	Частота вращения, об/мин	1800	1800	1800	1800	2000	2000	2000
Лопасти вентилятора	Материал изготовления	ABS
Лопасти вентилятора	Тип	Центробежный
Мощность встроенного нагревателя, кВт		2.0	2.4	3.2	4.0	3.5	4.5	6.0
Общая потребляемая мощность установки, кВт		2.06	2.46	3.26	4.06	3.6	4.6	6.1
Производительность, м³/ч		360	360	360	360	540	540	540
Внешнее статическое давление (3 скорости), Па		140	140	140	140	140	140	140
Уровень звукового давления, дБ(А)		37/34/32	37/34/32	37/34/32	37/34/32	39/36/34	39/36/34	39/36/34
Класс защиты корпуса		IP34
Размер изделия	Размер без упаковки (Д×Ш×В), мм	598x624x218				713x614x270
	Размер с упаковкой (Д×Ш×В), мм	665x645x285				775x705x335
	Вес нетто/брутто, кг	14,5/17	15/17,5	15/17,5	15,5/18	19/21,5	20/22,5	20/22,5
Сечение кабелей	Силовой провод, мм²	3x2,5	3x2,5	3x4,0	3x4,0	3x4,0	3x6,0	5x2,5 (5 проводов, 3 фазы)
Сечение кабелей	Сигнальный провод, мм²	2x0,75	2x0,75	2x0,75	2x0,75	2x0,75	2x0,75	2x0,75
Диаметр подключения воздуховодов, мм		150	150	150	150	200	200	200

Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уровень шума - на расстоянии 1,5 м от RWF-AC при внешнем давлении 0 Па. Завод производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.
